Характеристики преобразователя частоты Delta Electronics ME300


Основные характеристики

  • Диапазон мощностей: 0.2 ~ 2.2 кВт (1-ф. 220 В), 0.4 ~ 7,5 кВт (3-ф. 380 В);
  • Работа с асинхронными двигателями и двигателями с постоянными магнитами;
  • Насосные функции: защита от сухого хода, защита от частых повторно-кратковременных пусков при слабой утечке жидкости;
  • Встроенная функция многонасосного (многодвигательного) режима работы;
  • Встроенный ПИД-регулятор;
  • Перегрузочная способность
    - в нормальном режиме: 120% 60 с, 150% З с
    - в тяжелом режиме: 150% 60 с, 200% З с;
  • Пусковой момент 200% при 3 Гц
  • Встроенный RS-485 (Modbus)

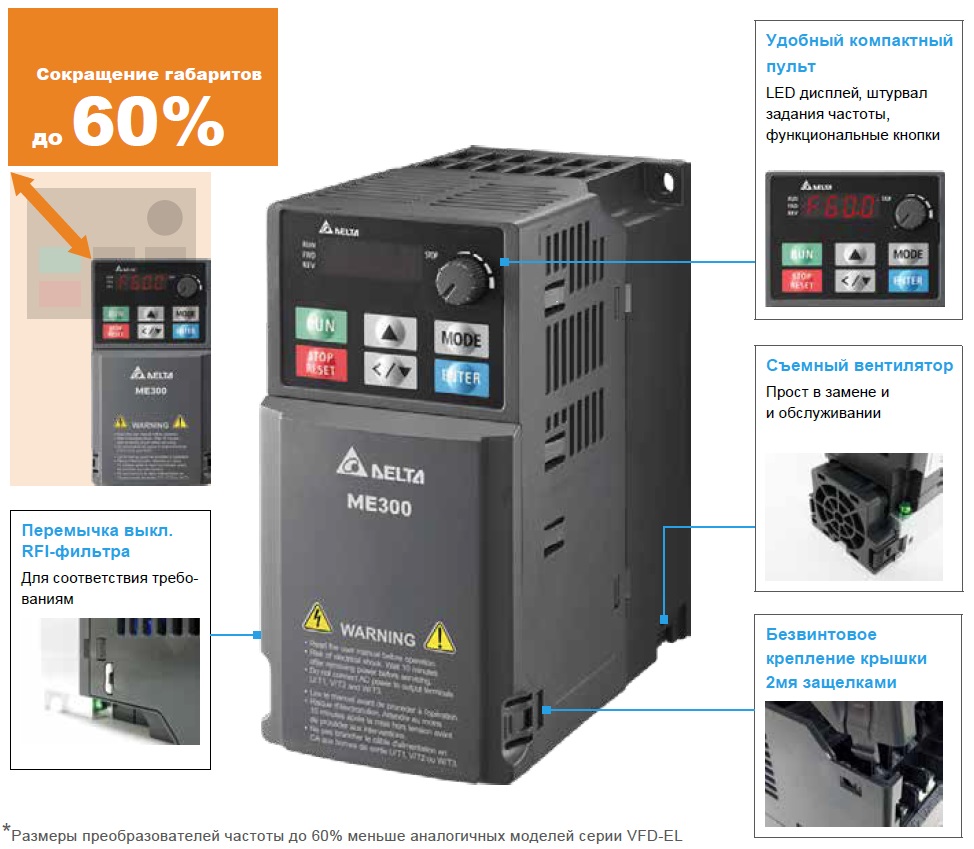

  • Компактная и удобная конструкция
    Компактная и удобная конструкция

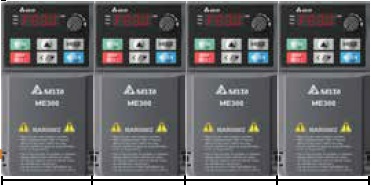

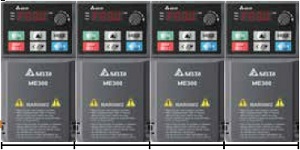

  • Монтаж «сторона к стороне» при рабочей температуре -20˚C ~ 40˚C
    Монтаж «сторона к стороне» при рабочей температуре -20˚C ~ 40˚C
    *При одиночной установке рабочая температура без снижения характеристик до +50˚C, макс.температура +60 ˚C

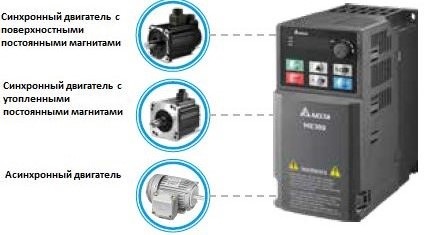

  • Поддержка различных типов двигателей
    Поддержка различных типов двигателей частотными преобразователями Дельта Электроникс серии МЕ300

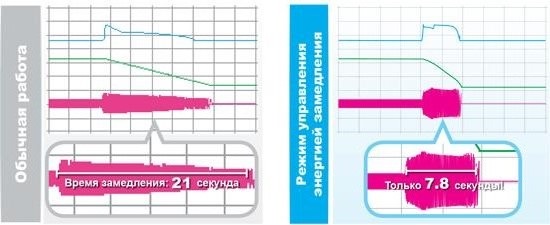

  • Улучшенная функция торможения
    Режим управления энергией замедления уменьшает время замедления за счет корректировки скорости и тока двигателя, что позволяет в некоторых случаях обойтись без использования тормозных резисторах.
    Улучшенная функция торможения
    Пример работы данного режима (цифры могут отличаться при разных нагрузках)

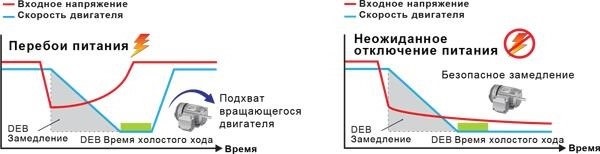

  • Преодоление кратковременных провалов напряжения (Deceleration Energy Backup - DEB)
    Данная функция управляет замедлением двигателя при кратковременных провалах напряжения для избежания механических повреждений оборудования. При восстановлении напряжения двигатель разгоняется до прежней скорости.
    Преодоление кратковременных провалов напряжения (Deceleration Energy Backup - DEB)

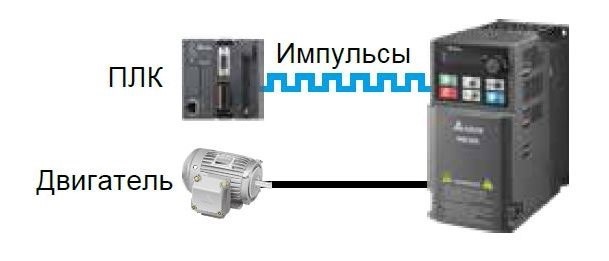

  • Задание частоты однофазным импульсным сигналом (10 кГц) с контроллера
    Задание частоты однофазным импульсным сигналом
  • Интегрированный STO в соответствии со стандартами EN ISO 13849-1 Cat3 / PLd, EN 61508 SIL2, EN 60204-1 Category 0, EN 62061 SIL CL 2 - опция
  • Встроенный ЭМС фильтр класса A (C2) - опция

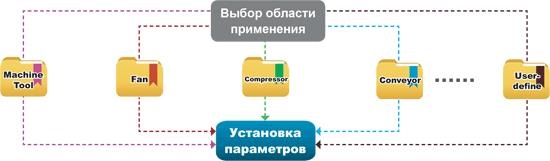

  • Группировка параметров для типовых применений
    Облегчает настройку за счет группировки только тех параметров, что необходимы для конкретного типового применения.
    Группировка параметров для типовых применений

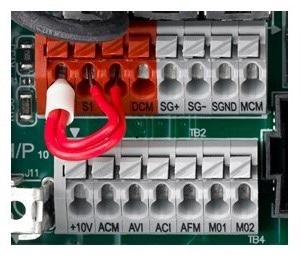

  • Пружинные клеммы

    Пружинные клеммы

Технические характеристики ME300

Характеристики управления
Метод управления V/F, SVC
Двигатели Асинхронные (IM), синхронные (PM) с постоянными магнитами (заглубленными (IPM) и поверхностными (SPM))
Макс. выходная частота 0.00–599.00 Гц
Пусковой момент [Прим. 1] Управление V/f, SVC для IM в тяжелом режиме: 150% на 3 Гц
Управление SVC для PM в тяжелом режиме: 100% при 1/20 от номинальной частоты двигателя
Диапазон регулирования скорости [Прим. 1] 1: 5 (Управление V/f, SVC для IM в тяжелом режиме)
1: 20 (Управление SVC для PM в тяжелом режиме)
Перегрузочная способность Нормальный режим: 120% 60с, 150% 3с
Тяжелый режим: 150% 60с, 200% 3с
Сигнал задания частоты 0–10В / 4–20мА
Импульсный вход (10 кГц)
Основные функции Работа с разными двигателями (2 независимых группы параметров двигателя), быстрый пуск, функция DEB, быстрое замедление, основное и дополнительное задание частоты, преодоление провалов напряжения, определение скорости, определение перегрузки по моменту, ограничение момента, 16 фиксированных скоростей, переключение времен разгона/замедления, S-образные характеристики разгона/замедления, 3-проводное управление, толчковый режим, задание верхнего и нижнего ограничения частоты, торможение постоянным током при пуске и останове, ПИД-регулятор, простая функция позиционирования.
Макросы применений Встроенные наборы параметров для типовых применений и возможность формирования пользовательского набора
Характеристики защиты
Защита двигателя Перегрузка по току, перенапряжение, перегрев, потеря фазы
Предотвращение остановки Независимые настройки предотвращения остановки при разгоне, замедлении и работе
Автостарт после пропадания питания Настраиваемый
Функция STO С помощью опциональной платы EMM-SAF01
Сертификация UL, CE, RCM, TÜV (SIL 2) [Прим.2], RoHS, REACH, KC, EAC

[Прим. 1] Точность регулирования может меняться в зависимости от условий окружающей среды, особенностей применения и характеристик двигателя. За подробной информацией обращайтесь к производителю или дистрибьютору.

[Прим. 2] Международный сертификат TÜV (SIL 2) применим для моделей VFD___ME____S__ со встроенной опцией STO.
