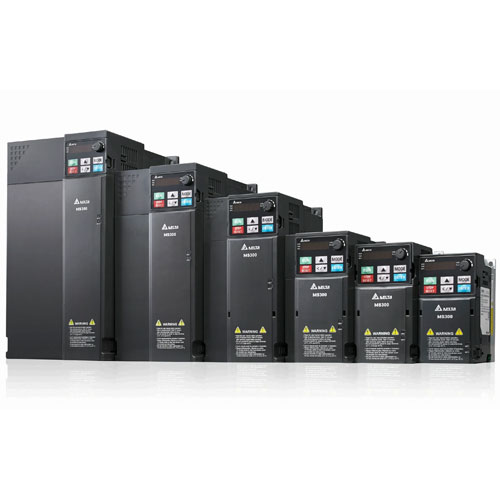

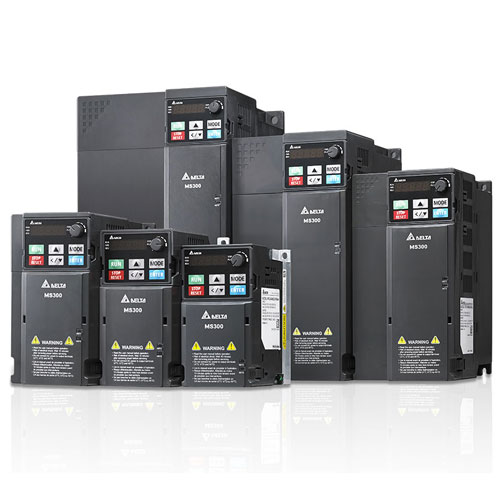

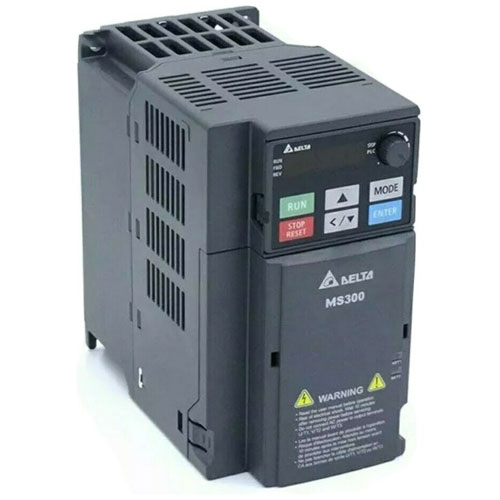

Характеристики преобразователя частоты Delta Electronics MS300


Основные характеристики

  • Компактный дизайн: размер преобразователей частоты до 40% меньше аналогичных моделей других серий;
  • Работа с асинхронными двигателями и двигателями с постоянными магнитами;
  • Поддерживает работу с 4 независимыми наборами параметров для асинхронных двигателей;
  • Группировка параметров по применениям;
  • Преодоление провалов напряжения, подхват вращающегося двигателя;
  • Перегрузочная способность
    в нормальном режиме: 120% 60с, 150% Зс
    в тяжелом режиме: 150% 60с, 200% Зс;
  • Специальные модели с выходной частотой до 1500 Гц;
  • Связь с системой верхнего уровня по протоколу Modbus (опционально - Profibus DP, DeviceNet, CANopen, Modbus TCP, Ethernet/IP, EtherCAT);
  • Встроенный контроллер на 2k шагов для реализации сложных алгоритмов управления;
  • Функция автоматического энергосбережения;
  • Работа при температурах до +50°С без снижения мощности, и до +60°С со снижением;
  • Монтаж «сторона к стороне». Допускает плотную установку при рабочей температуре -20°С ~ 40°С;
  • Имеются модели со встроенным фильтром ЭМС класса С2;
  • Встроенный порт USB для загрузки и выгрузки прошивок, программ и данных даже без включения питания;
  • Повышенная мощность торможения без резисторов;
  • Встроенный тормозной модуль;
  • Импульсное задание частоты;
  • Безвинтовое крепление передней крышки;
  • Функция безопасного отключения момента (STO);
  • ПИД-регулятор;
  • Выносной пульт управления.

Технические характеристики MS300

Характеристики управления
Методы управления V/F, SVC
Двигатели Асинхронные (IM), простое управление синхронными двигателями (РМ) с постоянными магнитами (заглубленными (IPM) и поверхностными (SPM))
Пусковой момент V/F и SVC (асинхронные двигатели в тяжелом режиме): 150% на 3 Гц
SVC (двигатели с постоянными магнитами в тяжелом режиме): 100% при 1/20 номинальной частоты
V/f характеристика Пользовательская по 4-м точкам
Диапазон регулирования скорости 1 : 50 (Управление V/f, SVC для IM в тяжелом режиме)
1 : 20 (Управление SVC для РМ в тяжелом режиме)
Макс. выходная частота (Гц) Стандартные модели: 599.00Гц
Высокоскоростные модели: 1500.0Гц (с понижением рабочих характеристик, только V/F управление)
Перегрузочная способность Нормальный режим: 120% 60 сек., 150% 3 сек.
Тяжелый режим: 150% 60 сек., 200% 3 сек
Сигналы задания частоты 0-+10В / -10В~+10В, 4~20мА / 0~+10В, 1 импульсный вход (33 кГц), 1 импульсный выход (33 кГц)
Время разгона/ замедления 0.00 ~ 6000.0 сек.
Основные функции управления Работа с 4 независимыми наборами параметров асинхронных двигателей, быстрый пуск, функция DEB, вобуляция, быстрое замедление, основное и дополнительное задание частоты, преодоление провалов напряжения, определение скорости, определение перегрузки по моменту, 16 фиксированных скоростей (включая основную), переключение времен разгона/ замедления, S-образные характеристики разгона/замедления, 3-проводное управление, толчковый режим, задание верхнего и нижнего ограничения частоты, торможение постоянным током при пуске и останове, ПИД-регулятор, встроенный контроллер (2000 шагов), простая функция позиционирования
Макросы настроек Встроенные наборы параметров для типовых применений и возможность формирования пользовательского набора
Защита
Защита двигателя Перегрузка по току, перенапряжение, перегрев, потеря фазы и др.
Предотвращение остановки Независимые настройки предотвращения остановки при разгоне, замедлении и работе
Авторестарт после выключения питания Настраиваемый
Сертификация ЕАС, UL, СЕ, RoHS, RCM, TUV, REACH
