Блок управления 0.4кВт, 1х220В со встроенным пультом управления
| Модель | ASD-B2-0421-B |
|---|---|
Используемый двигатель |
ECMA-Cx0604xS |
Напряжение питания блока управления, В |
1 х 220 |
Мощность, Вт |
400 |
Входной ток, А |
4,5 |
Выходной ток номинальный, А |
2,6 |
Выходной ток кратковременный, А |
7,8 |
Способ охлаждения |
Естественная конвекция |
Поддерживаемая разрядность энкодера |
17-бит (160 000 имп/об) |
Способ управления |
SVPWM |
Способ настройки |
Автоматический/Ручной |
Встроенный тормозной резистор |
Встроенный |
Сигналы задания в режиме позиционирования |
Внешнее импульсное |
Максимальная частота импульсного задания |
4 МГц |
Способы сглаживания |
НЧ-фильтр |
Электронный коэффициент редукции |
(1 / 50 < N / M < 25600) |
Ограничение по моменту, % |
Настраиваемое до 300% |
Сигналы задания в режиме скорости |
Внешнее аналоговое/внутренние регистры |
Сигнал аналогового задания |
-10В…+10В, 12 бит |
Диапазон регулирования скорости |
1:5000 |
Полоса пропускания |
550 Гц |
Способы сглаживания |
НЧ-фильтр, S-фильтр |
Сигналы задания в режиме момента |
Внешнее аналоговое/внутренние регистры |
Сигнал аналогового задания |
-10В…+10В |
Способы сглаживания |
НЧ-фильтр, S-фильтр |
Количество дискретных входов /выходов |
9/6 |
Интерфейс коммуникации |
RS485, RS232 |
Способ монтажа |
Монтажная панель внутри шкафа при отсутствии коррозийных веществ и газов |
Конструктивное исполнение |
IP20 |
Диапазон рабочих температур |
0…55 ˚С (при 45 ˚С и выше, требуется дополнительное охлаждение) |
Температура хранения |
-20…+65 ˚С |
Допустимая влажность |
0…90 % (без выпадения конденсата) |
Допустимая вибрация |
9.80665 m/s2 (1 G) less than 20 Hz, 5.88 m/s2 (0.6 G) 20 to 50 Hz |
Соответствие стандартам |
IEC/EN 61800-5-1, UL 508C, Note: CE, UL |

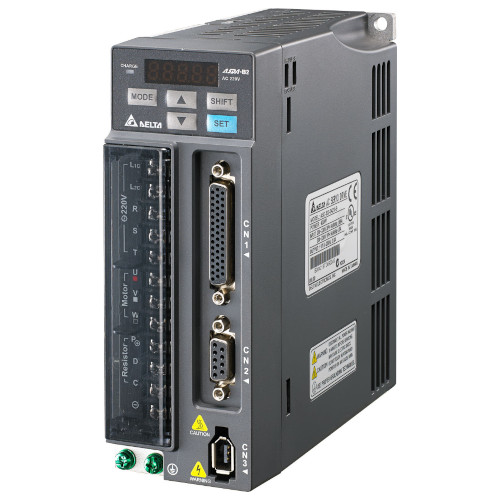

ASD-B2-0421-B, Блок управления 0,4кВт, 1х220В – блок управления серводвигателем (сервоусилитель).
Сервопривод серии ASDA-B2 предназначен для работы с оборудованием, предъявляющим требования по высокой точности и динамике позиционирования. Высокая гибкость конфигурации и качественная работа стандартной серии ASDA-B2 от Delta Electronics обеспечивает высокую производительность оборудования при соблюдении требуемых технологических параметрах.
В серии ASDA-B2 заложены самые современные алгоритмы управления скоростью, моментом и положением, что позволяют использовать эти модели в приводах любой сложности и назначения.
Надежность сервопривода данной серии обеспечивается использованием комплектующих ведущих мировых производителей, контролем качества на всех этапах производства.
