NC5 - система ЧПУ для токарных и фрезерных станков и обрабатывающих центров

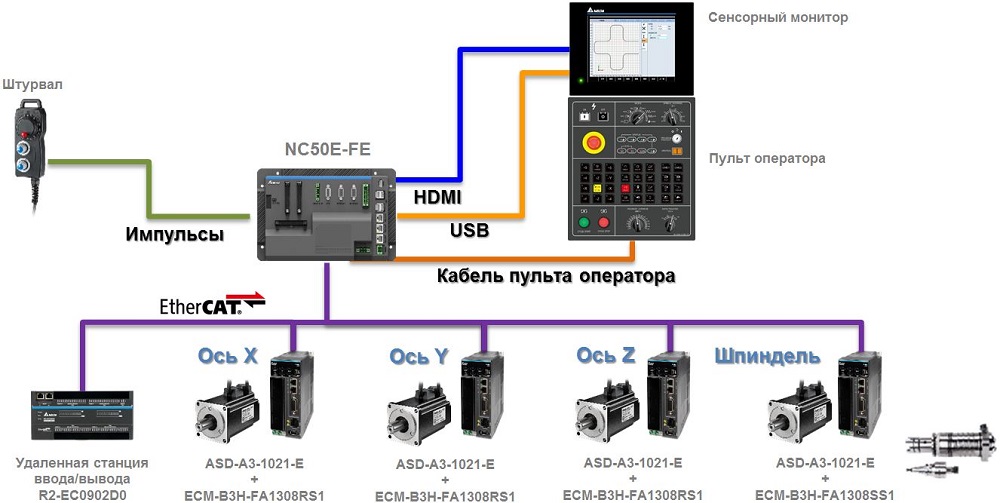

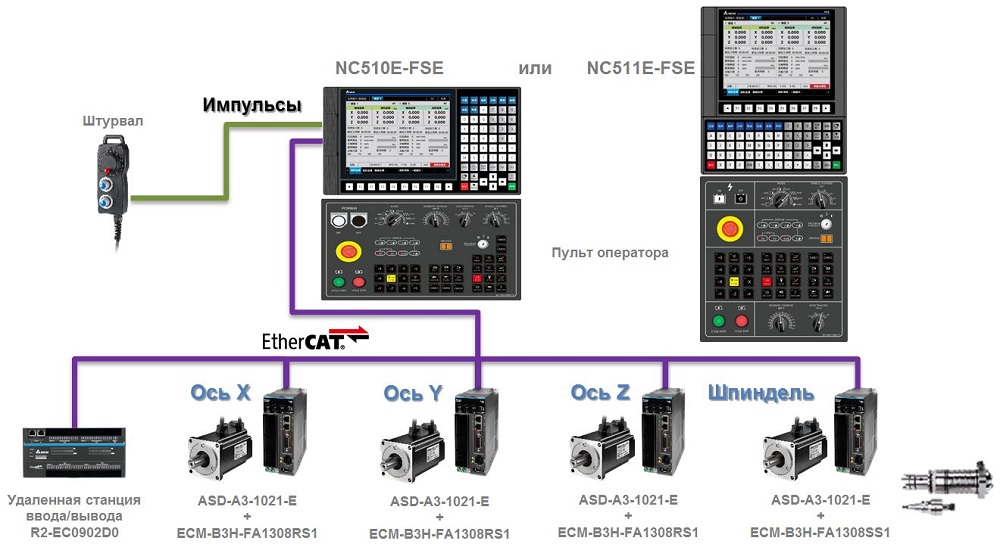

Фрезерные станки и обрабатывающие центры
Новое поколение контроллеров ЧПУ для фрезерных станков и обрабатывающих центров от Delta – серия NC5 поддерживает стандартные фрезерные команды управления, включая 3D круговую интерполяцию наклонной рабочей плоскости и RTCP (с исполнением в виде стола), и команды G68.2, G69 обработки наклонной рабочей плоскости и команду G53.1 функции выравнивания инструмента, предоставляет возможность создания управляющей программы с поддержкой кодов G00, G01, G02, G02.4, G00.1 и G01.1 с помощью физических кнопок на штурвале или на экране системы ЧПУ (режим обучения – TeachIN), имеет удобную функцию компенсации трения с несколькими рабочими зонами. Для много шпиндельных станков поддерживается синхронное перемещение, вращение и подача инструмента, таблицы инструмента, компенсация длины по G43 для многоинструментальных головок, несколько HSI для разных осей Z. Высокая точность обработки на фрезерном станке/обрабатывающем центре с ЧПУ NC5 достигается благодаря таким функциям, как автоматическая система расчета замедления на углах обработки, моделирование кривой перемещения, сглаживание движения осей для избегания колебаний скорости, предварительный просмотр кадров (look-ahead) для сглаживания перехода с одного кадра на другой, функция обработки фасок. Функции сглаживания действуют и при G00/G01/. Кроме того, данные возможности позволяют снизить скорость износа механической части станка. Поддерживается синхронное К тому же, предоставляется возможность графического программирования с поддержкой стандартных циклов, что значительно упрощает процесс программирования с помощью графических элементов ввода параметров, и поддерживается управление роботами-манипуляторами различной кинематики и конфигурации.

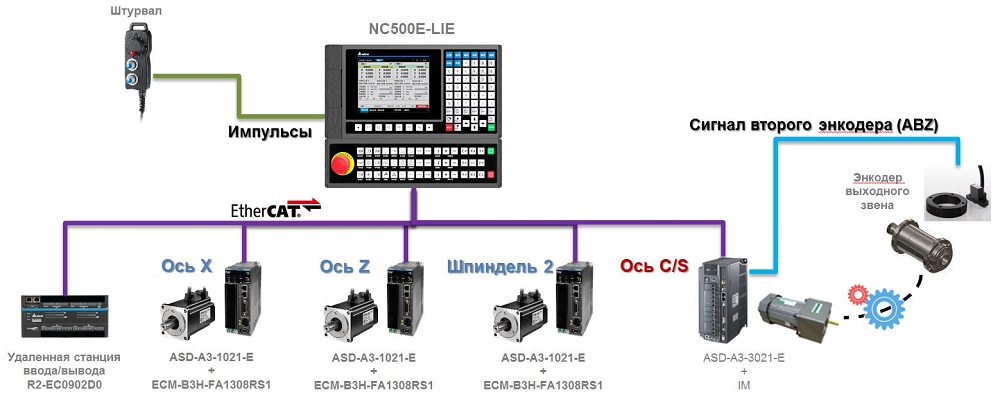

Токарные станки

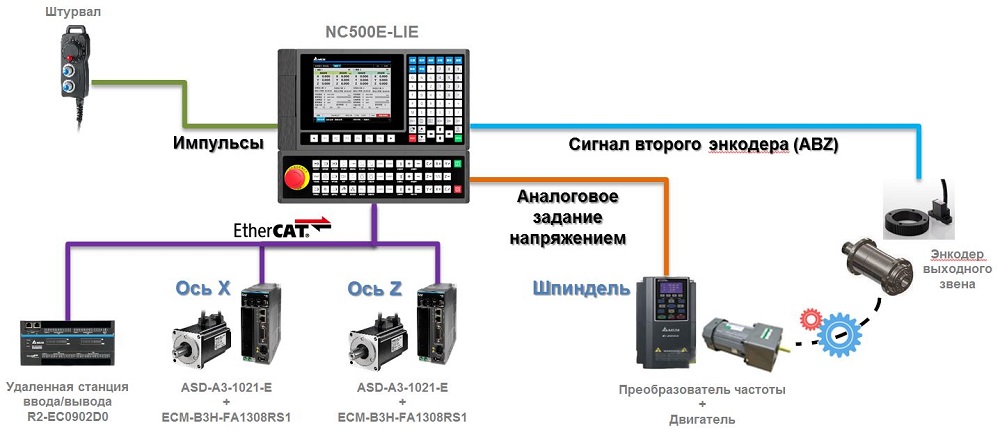

Контроллер ЧПУ модели NC500E-LIE со встроенной панелью оператора превосходно подходит для управления токарными станками, поддерживает 2-х осевое вращение, нарезание резьбы, нарезание резьбы метчиком, торцевую обработку и контурную обработку, управление с неортогональной системой координат и обладает расширенными возможностями токарной и фрезерной обработки, включая переключение для шпинделя режима работы S/C, интерполяцию по полярным/цилиндрическим координатам и фрезерную обработку приводным инструментом. Возможно подключение до 3 штурвалов для различных задач. Поддерживается управление шпинделем по цифровому каналу, что в купе с использованием полностью замкнутого контура (2й контур позиционирования) позволяет добиться высочайшей точности позиционирования и контроля скорости при обработке. Поддерживается функция виртуального энкодера шпинделя, что позволяет избежать использования физического энкодера. Функция «токарная обработка без наматывания стружки» значительно повышает качество обрабатываемой поверхности заготовки и продлевает срок службы инструмента. Графическое программирование и стандартные циклы обработки обеспечивают удобство эксплуатации. В добавление к этому, есть поддержка управления роботом-манипулятором загрузки/выгрузки и вспомогательным оборудованием.

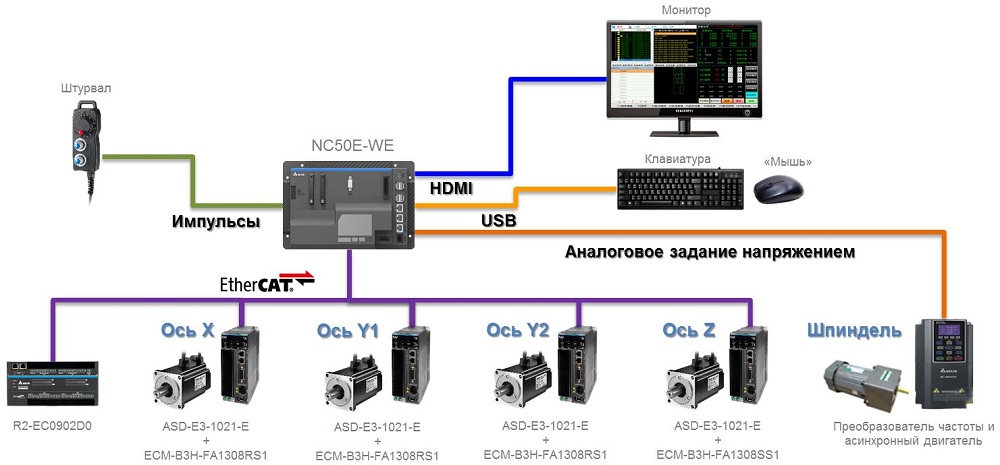

Деревообрабатывающие станки
Для применения в деревообрабатывающих станках серия ЧПУ NC5, например, модель NC50E-WE предоставляет функции высокоскоростного сверления и фрезерования, быстрые переходы между точками, оптимизацию обработки углов и фасок, обнаружение отверстий по нескольким осям, управление порталом и другими вариантами кинематики любого крупногабаритного оборудования, синхронизацию главного и второстепенного шпинделей, поддержку множества Т-команд, функцию маркировки этикетками, поддержку сканера штрих-кодов для вызова необходимой программы обработки конкретного типа заготовки, легкий импорт обрабатываемых данных, поддержку до 9-ти NC осей, получение сервооси для смены инструмента, встроенный файловый менеджер. Помимо этого, предоставляются широкие возможности создания пользовательского интерфейса, полностью адаптированного под необходимый тип станка, что дает несомненное удобство для наладчика и оператора. Для большего удобства доступен большой выбор панель оператора и сенсорных мониторов.

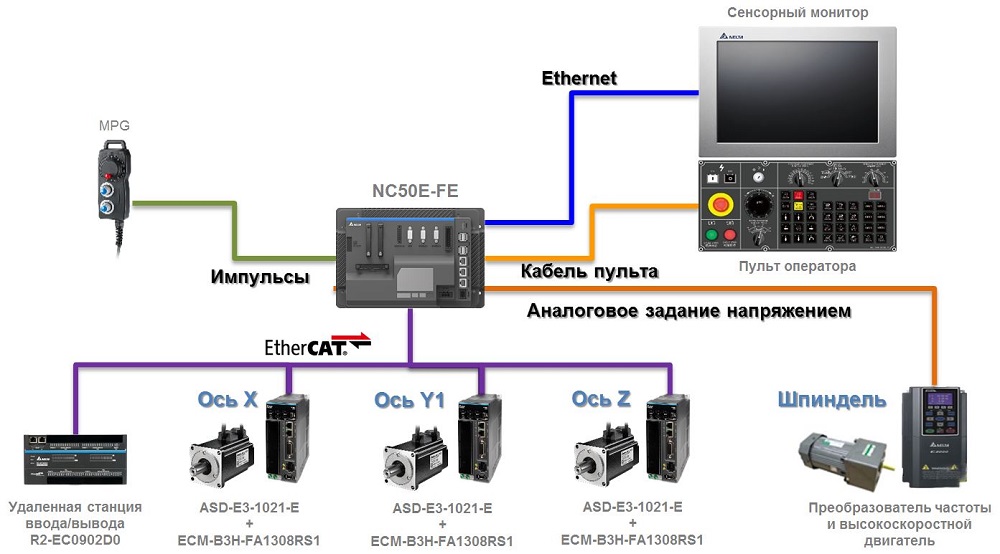

Шлифовальные станки
Решение Delta для шлифовальных станков обладает большим набором операций шлифования с интерфейсом графического программирования и поддержкой дополнительных экранов для поверхностного и наружного шлифования цилиндрических поверхностей. Удобная настройка параметров осциллирующего движения – амплитуды, периода и формы движения. Точность шлифовки достигается за счет использования управления по замкнутому контуру совместно с внешней оптической линейкой (энкодером). Кроме того, УЧПУ серии NC5 поддерживает основные функции шлифовальной обработки, включая переключение осей ЧПУ-ПЛК, М96/М97 макросы прерывания обработки, много-шпиндельность и виртуальный энкодер. Число высокоскоростных входов G31 контроллера может быть расширено до 10-ти, обеспечивая комплексную защиту и многофункциональность обрабатывающего оборудования.

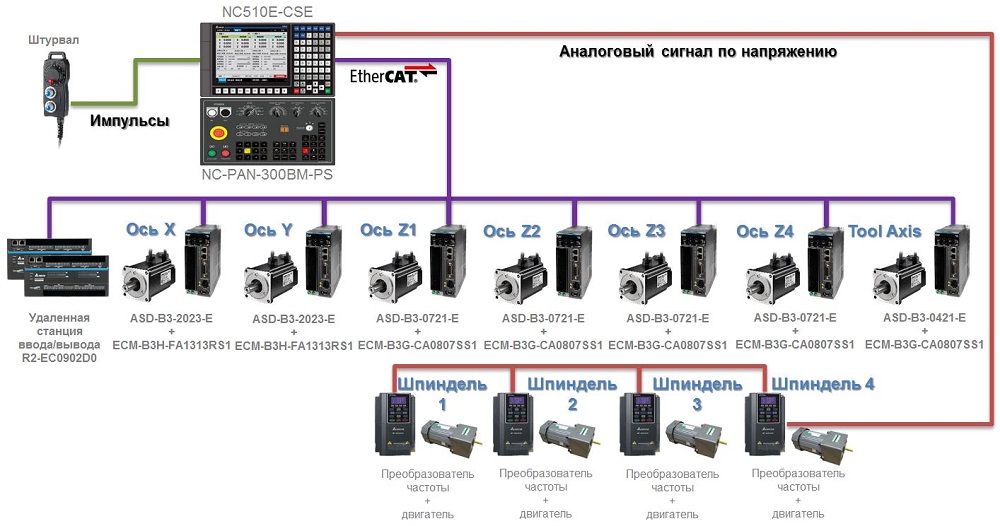

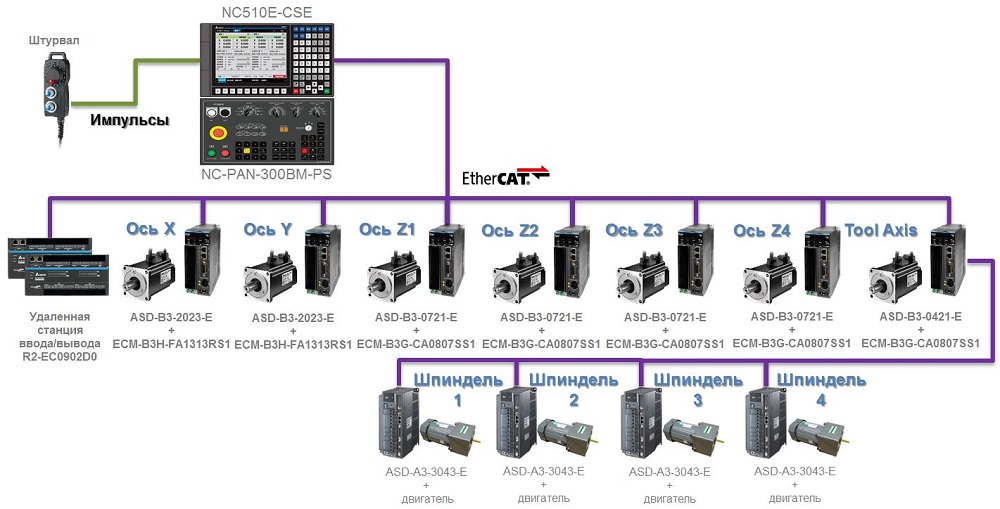

Станки многошпиндельной обработки
Для одновременной обработки нескольких одинаковых или однотипных деталей используются многошпиндельные станки. ЧПУ серии NC5 обеспечивают весь необходимый функционал такого типа станков - одновременное зондирование несколькими инструментами, коррекция резца, сверление и нарезание резьбы, динамический выбор рабочих шпинделей и автоматический возврат неиспользуемых шпинделей в исходное положение для избегания столкновения с рабочими шпинделями, поддержка обработки до 6-ти шпинделями, включая нарезание резьбы, 16 осей подач и 8 высокоскоростных входов для измерения заготовок, функция синхронного управления (в т.ч. управление передачами), поддержка дополнительного внешнего энкодера (полностью замкнутый контур позиционирования), возможность управления несколькими станками и манипуляторами с одного контроллера.
