Контроль сколов и количества клея на поверхности магнитов для электродвигателей


Краткое описание проекта:

Система машинного зрения Delta DMV2000 используется для контроля качества поверхности магнитов и количества клея, нанесенного на них, перед установкой магнитов в электродвигатель.

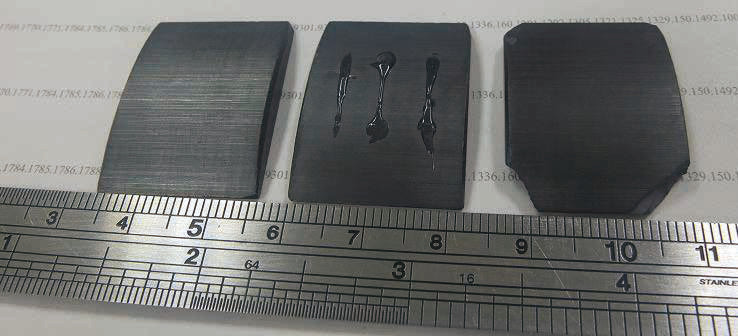

Недостаточное/избыточное количество клея или сколы магнита могут привести к выходу электродвигателя из строя
Недостаточное/избыточное количество клея или сколы магнита могут привести к выходу электродвигателя из строя

Блок-схема системы контроля магнитов
Блок-схема системы контроля магнитов

Для выполнения двух разных видов контроля в системе Delta DMV2000 применяются две функции. Первой используется функция «Area» для проверки качества поверхности магнита (нет ли сколов). Затем функция «Width Trace» вычисляет размеры (длину) нанесенных клеевых дорожек.

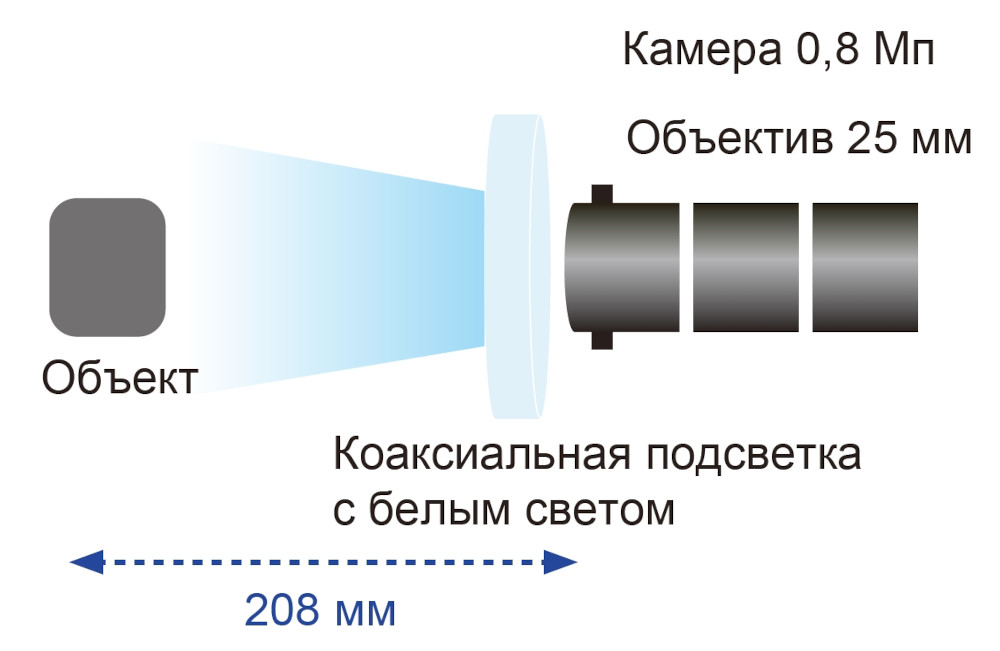

Чтобы дорожки клея выделялись на изображении четко и контрастно, используется коаксиальная подсветка.


Блок-схема системы контроля магнитов

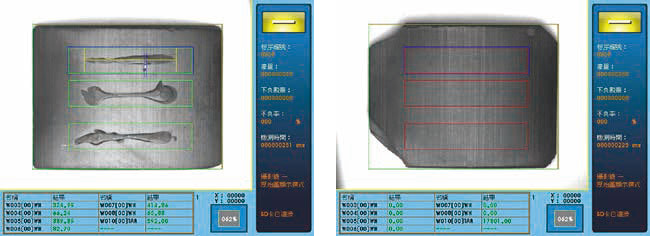

1. На данном примере система DMV2000 вычислила длину дорожек клея: 374, 389 и 414 пикселей (сверху вниз)
2. При отсутствии клея результат вычислений равен 0. Сколы магнита система DMV2000 определяет по наличию областей белого цвета (верхний и нижний углы слева на фото)

Процесс работы:

Система DMV помогает обнаруживать магниты со сколами и удалять их. Одновременно производится контроль достаточности клея путем вычисления длин нанесенных на магнит клеевых дорожек. Не прошедшие этот вид контроля экземпляры удаляются. В результате на сборочный участок электродвигателей поступают магниты без повреждений и с достаточным количеством клея.

Данное решение полностью удовлетворяет требованиям автоматического контроля качества компонентов, поступающих далее на сборочные участки.

Конфигурация системы:


Контроллер DMV2000
Камера 1 DMV-CM30GCL ч/б 0,3 Мп
Объектив с фокусным расстоянием 25 мм
Подсветка коаксиальная с белым светом
Расстояние до объекта 208 мм
Поле зрения 40 x 30 мм
